USB接口MP3/WMA录音/播放模块 OTG15H
USB接口MP3/WMA录音/播放模块OTG15H

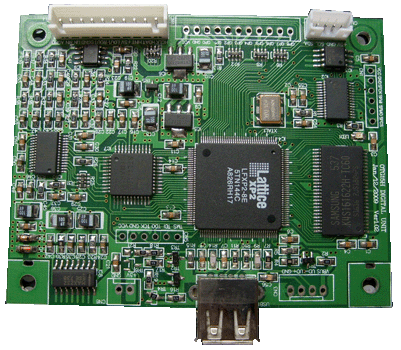

产品名称：USB接口MP3/WMA录音/播放模块
型 号：OTG15H
板载尺寸：95x90(mm)
孔位尺寸：86x82(mm)
产品特点
- 内置USB接口和CF卡座，支持U盘、USB移动硬盘、USB读卡器
- 可以实现U盘和CF卡的数据互相拷贝功能
- 支持DOS、WINDOWS等操作系统的FAT12、FAT16、FAT32等通用文件格式，兼容性强
- 支持MP3、WMA、WAV等可变和固定码率的播放文件，最大码率1.44Mbps
- 用户可选择录音生成不同格式的MP3或压缩WAV格式，使用标准的MP3和WAV文件格式可在电脑上播放及编辑，使录音功能发挥更好的录音效果
- 支持实时时钟、温度显示
- 支持T9中文输入法和拼音输入法，用户可以方便地使用遥控器修改录音文件名
- 可通过音频反馈电路实现录音监听效果，满足专业场合需要
- 支持CTB总线，可以快速与用户系统交换信息，实现字符显示、按键等功能
- 带LED指示灯指示工作状态
- 采用+5V供电，内部产生+/-5V电压给运放电路，可适应较宽的动态范围
- 电源适配、供电及通讯接口与DR53E完全相同，可作为DR53E升级产品使用
- 支持同轴数字输出
应用范围
- 家庭影院系统、音响改装作为全面支持的解码输出系统应用产品
- 需要长时间录音、遥控信号的场合
- 公共广播系统
- 录音卡座、播放的场合
电气参数
| 项目 | 最小 | 典型 | 最大 |
|---|---|---|---|
| 工作电压 | 4.5V | +5V | +5.5V |
| 工作电流 +5V下 | 260mA | 280mA | 300mA |
| 输出电平 1KHz @0dB | -1dB | 2V | +1dB |
| 频率响应 20Hz-20KHz | -- | +/-1dB | -- |
| 信噪比 @0dB(CCIR) | 88dB | 90dB | 93dB |
| 工作温度 | -40℃ | 80℃ |
注：工作电流为读取CF卡时的典型值
