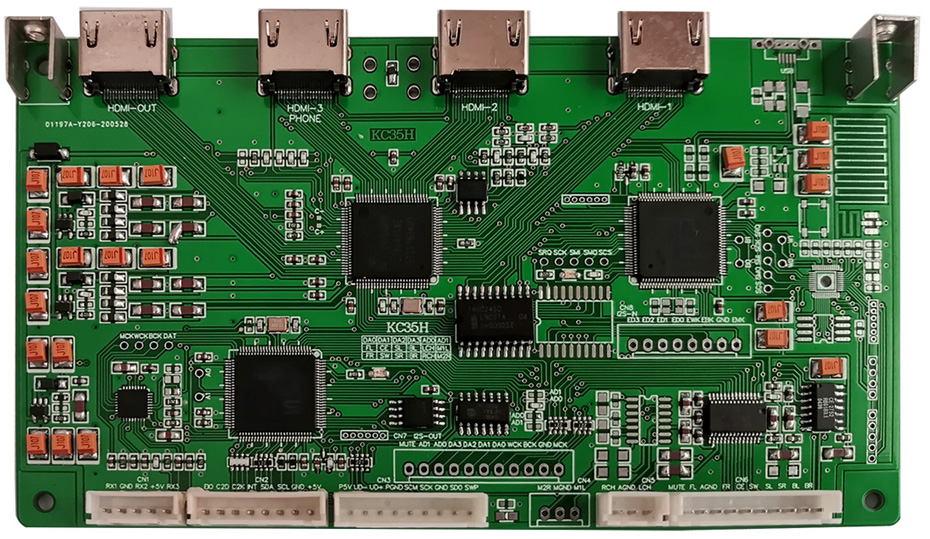

3进1出HDMI接口7.1声道音频解码器KC35H
产品名称：3进1出HDMI接口7.1声道音频解码器KC35H
型 号：KC35H
板载尺寸：153x90(mm)
产品特点
采用双核CS49xx的高性能双精度高性能64位DSP运算核心，支持高级音频处理运算和双精度64位运算。
支持最高192K杜比解码、AC3、EAC3、TRUE HD、DTS、DTS HD、AAC、5.1到I2S输出的7.1声道解码。
三路HDMI音频输入音频处理，一路HDMI音频输出音频处理，支持HDMI 1.4/2.0、HDCP1.4、MHL2.0，支持最大分辨率4Kx2K 30Hz、4Kx2K 60Hz、YCbCr 4:2:0格式。
HDMI-3接口支持MHL功能，最大分辨率1080p 60Hz。
支持CEC、ARC功能，RCP、3D格式，支持24位模式，MHL支持packedpixel模式。
一路SPDIF输出接口,可根据需要设置为光纤或同轴输出格式。
双I2S输出PCM 4声道接口，用户可选择ADC以达到最佳音质效果。
双I2S输出PCM 7.1声道接口，用户可选择DAC以达到最佳模拟音质效果。
- 双I2S输出PCM 7.1声道接口，用户可扩展使用多声道音质效果。
- 模拟音频输出通道可选择不同的高通滤波电路以匹配不同听音环境。
支持U盘或SD/TF卡播放各种文件，强力支持解码WAV、MP3、AAC、M4A、AC3、EAC3、TRUE HD、DTS、DTS ES、DTS HD等单声道/双声道/四声道/多声道音频文件，支持安卓APP控制文件播放。
支持直接焊接在板上的USB接口，实现全功能USB异步传输功能。
支持蓝牙全功能连接WIFI自动对码、红外、按键显示功能。
内置20段EQ频谱显示功能，可以将音乐传到麦克风通道中，按需要添加任何数量的EQ通道可以改变音色。
- 全功能触摸dsp音效处理，内置300毫秒@32位延迟时间，双通道触摸精密的毫秒级高精度EQ频谱显示功能、直接音量调节功能、重复播放延迟时间、麦克风1麦克风2等高级功能设置。
- 支持LIN SYNC 同步功能，支持模拟音频输入同步和延时补偿，总延时时间可达500毫秒。
- 内置2048点FFT频谱提取AI算法分析，作为可视化256x64点阵频谱显示，直接输出到按需要设计的电路控制显示，动态显示。
- 内置可调HPF高通滤波器和LPF低通滤波器截止频率可调，方便匹配不同听音环境。
- 内置AI算法降噪模块，在没有输入信号时可自动降噪，降低静态噪声。
- 支持麦克风灵敏度+/-10dB可调，精确细微。
- 内置专用的数字滤波电路，可选择多级数字IC滤波处理。
- U盘、通讯接口直接连接电脑或通过FWB硬件升级固件，用户可升级系统实现新功能，支持直接控制电路输出，支持自定义按键功能扩展。
- 使用标准I2C从机接口，支持高速率I2C通讯，用户可选择高速接口或使用标准的I2C接口。
- I2C接口可连接标准I2C器件直接使用。KC35H与24C01等I2C器件完全兼容，是升级换代首选参考设计。
- I2C通讯支持INT中断功能引脚，用户可设置在INT变化时再读取对应数据，减少用户通讯占用时间。
- 全功能的寄存器读写功能，用户可读写任意值，支持自动读取寄存器原值，用户如需使用内置芯片的特定功能位，使用AI算法可自动检测重复使用，此时只写即可完成。
提供内置64字节的用户存储区，与24C01的存储区完全兼容，用户可节省外挂24C01或93C46等存储芯片。
应用范围
HDMI音视频一体机。
家庭影院音频解码、模拟音频输出。
高清播放机音频解码处理。
汽车AV系统扩展。
- 连接PS2/PS3等游戏设备。
- 智能电视音频解码设备。
技术参数
| 序号 | 项目 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 1 | +5V电源电压 | +4.6V | +5V | +5.5V |
| 2 | +5V电流消耗(@HDMI(DTS)) | 720mA | 750mA | 770mA |
| 3 | HDMI RX输入 | 0.1V(P-P) | 0.5V(P-P) | 1.0V(P-P) |
| 4 | 模拟输出有效电平 | 0.8Vrms | - | - |
| 5 | 信噪比(CIR) | - | 88dB | - |
| 6 | 动态范围 | - | 87dB | |
| 7 | 输出电平@0dB | - | 1V | - |
| 8 | 模拟输出阻抗 | - | 1.2V | 1.5V |
| 9 | 频率响应(20Hz-20KHz) | - | +/-1dB | - |
