7.1声道DTS/杜比解码AC3音频解码器 KC33C

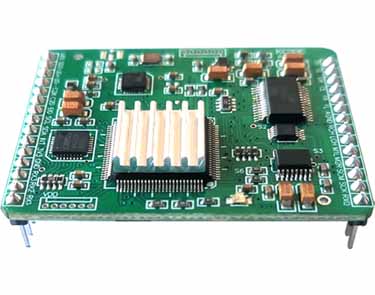

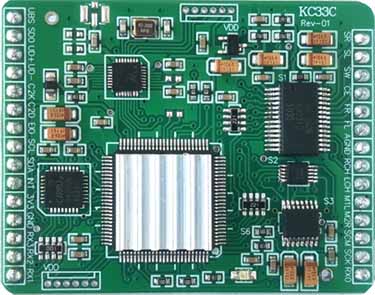

7.1声道DTS/杜比解码AC3音频解码器(KC33C)
产品名称：7.1声道DTS/杜比解码AC3音频解码器
型 号：KC33C
板载尺寸：52x41(mm)
产品特点
- 采用双核双精度高性能64位DSP运算核心，支持高级音频处理运算和双精度64位运算。
- 支持最高192K杜比解码、AC3、DTS、AAC和5.1到I2S输出的7.1声道解码。
- 内置SPDIF接收器，可根据需求设置为光纤或同轴输入。
- 6通道+2通道DAC输出、2通道+2通道ADC输入，可选I2S或PCM输出接口，用户可选择DAC或ADC模式以达到最佳的音质效果。
- 支持U盘和SD/TF卡文件解码，强力支持WAV、MP3、AAC、M4A、AC3、EAC3、TRUE HD、DTS、DTS ES、DTS HD等单声道/双声道/多声道/无损压缩文件，支持播放APP控制的文件列表。
- 支持直接挂载U盘的USB接口，实现全功能USB异步传输功能。
- 支持完整的音频处理功能：WIFI网络连接、均衡器、显示屏。
- I2S或PCM输出时支持7.1声道和MIC模拟输入切换功能，当不使用MIC时关闭模拟输入，可选择更好的DAC芯片以获得更好的性能。
- 内置20段EQ频率均衡器，可调节范围从低频到高频，MIC输入之间，不需要任何外接EQ电路，可以实现音效调整。
- 全功能数字dsp音效处理，约300毫秒@32位延迟时间，4通道数字音频输出，高精度EQ频率均衡器调节、直接音量控制、延时调整、分频点设置、1阶或2阶滤波器等功能。
- 支持LIN SYNC采样同步功能，支持模拟输入采样率同步和延迟校准，最大延迟校准约500毫秒。
- 支持2048点FFT频谱提取AI算法，分为低频和高频各256x64像素的频谱显示，直接驱动显示屏，不需要任何外围电路，可自动计算并动态显示。
- 内置HPF高通滤波器和LPF低通滤波器，频率范围可调，适应不同的分频点。
- 采用Cirrus Logic公司的音频架构，支持全解码标准，功耗低、体积小、性能稳定。
- 采用AI算法实现模拟输入自适应技术，当接入模拟输入信号时可自动检测并切换到模拟输入通道。
- I2S或PCM输出时支持7.1声道和MIC模拟输入切换功能，当不使用MIC时关闭模拟输入，可选择更好的DAC芯片以获得更好的性能。
- 内置数字音量控制+/-10dB步进，实现静音和音量调节。
- 采用优良的电源芯片设计方案，可选多级供电IC实现低噪声供电。
- U盘通信接口直接连接主控芯片通过FWB硬件方案挂载，用户可在自己的系统实现解码功能，主控芯片直接控制方案，支持静音、音量衰减以及音量步进。
- 使用标准I2C总线接口，支持高速I2C通信，用户可将面板按键接口扩展为独立的I2C接口使用。
- 全功能的寄存器配置界面，用户可写入配置参数后自动读取寄存器的原始值，用户如需使用存储芯片，芯片中间部分使用AI算法实现参数自动保存和调用，实时写入即可完成。
- 提供标准64字节的掉电存储区，与24C01的操作完全兼容，用户可节省一片存储芯片如24C01或93C46等存储芯片。
- 采用模拟输入自适应技术和PCB LAYOUT设计要求，获得良好的性能。
- 直接贴片安装方式使整个音频解码板一体化设计，产品一致性和可靠性提高，提高产品的良品率。
- 点击此链接可下载详细的KC33C用户使用手册。
应用范围
- 家庭影院系统、多媒体音频设备
- 高端AV功放扩展板
- 高品质的音响系统信号源设备
- 专业影音播放设备
技术参数
- 同轴输入：0.5VPP
- 供电电压：+5V
- 典型工作电流：230mA
- 模拟输出：0.9Vrms
- 数字输出@0dB：0.8Vrms
