双HDMI接口8声道音频解码器 DI36H
双HDMI接口8声道音频解码器DI36H

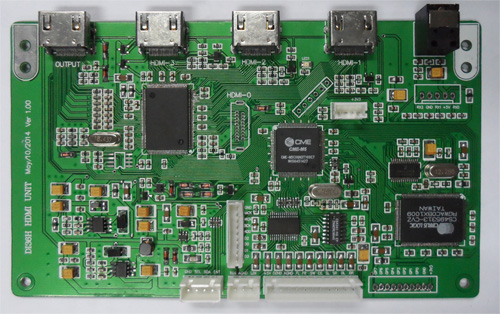

产品名称：双HDMI接口8声道音频解码器DI36H
型号：DI36H
板卡尺寸：153x90(mm)
产品特点
- 一路HDMI输入音频解码器，可扩展一路MHL输入，支持HDMI V1.4版本标准规范，兼容旧版本数据，一路HDMI输出音频可透传HDMI信号
- 一路HDMI输出音频解码器，将数字音频信号从一路输入的HDMI之中提取
- 一路模拟输出与一路SPDIF数字输出，可根据需要选择数字输出或模拟输出
- 一路内置耳放模块电路，用户可选择扩展一路耳放电路
- 采用CS4953系列音频DSP及CS8415 96KHz数字接收和96KHz/24bit ADC、DAC
- 支持杜比AC3、DTS、PCM、HDCD及杜比定向逻辑和多声道LPCM 7.1声道解码，多声道模式提供最佳环绕效果
- 8声道模拟音频输出，可选择不同的声道滤波电路以匹配不同的应用需求
- 使用AGATE公司FPGA AS1E5F1KA作为主控单元，内含8051硬核，实时处理PCM信号
- 使用FPGA硬件模块进行音频信号处理，可选择PCM 2声道或LPCM 8声道输出
- 输入信号自动识别功能，无输入信号时提供静音指示信号，方便用户连接到静音电路
- STL212芯片内置，可直接驱动耳机使用新的音频架构，噪声更低且成本更低
- 提供12个扩展IO口，方便用户扩展其他功能。IO口支持模拟输入、按键输入、电平检测、频率显示等功能
- 支持用户控制使用I2C从设备接口，方便与主控接口连接或使用独立的I2C接口
- I2C通信支持INT中断信号端口，用户可在INT变化时读取相应的数据，节省用户控制通信占用时间
- 提供60字节的内部存储空间，与24C01的操作完全相同，用户可节省一颗存储芯片如24C01或93C46等存储芯片
- 提供标准SDK开放源代码，方便用户二次开发参考
HDMI输入音频格式
分辨率 |
480I/576I |
480P/576P |
720P |
1080I |
1080P |
||
HDMI |
BD |
576I 50Hz |
576P 50Hz |
720P 50Hz |
1080I 50Hz |
1080P 24Hz |
1080P 50Hz |
高清 |
|||||||
适用范围
- 高清HDMI影音一体机
- 高清音频解码模块或音频处理器
- 高清机顶盒或媒体播放器
- 高清AV功放扩展
- 兼容PS2/PS3等游戏设备
- 多功能家庭影音设备
技术参数
序号 |
项目 |
最小值 |
典型值 |
最大值 |
1 | +5V电源电压 | +4.6V | +5V | +5.5V |
2 | +5V电流消耗(@HDMI(DTS)) | 720mA | 750mA | 770mA |
3 | 数字RX电平 | 0.1V(P-P) | 0.5V(P-P) | 1.0V(P-P) |
4 | 模拟输出有效值 | 0.8Vrms | - | - |
5 | 信噪比(CIR) | - | 88dB | - |
6 | 动态范围 | - | 87dB | - |
7 | 输出电平@0dB | - | 1V | - |
8 | 模拟峰值输出 | - | 2V | 2.2V |
9 | 频率响应(20Hz-20KHz) | - | +/-1dB | - |
注：DI36H在高码率高清音频DTS解码格式工作时电流较大，建议使用高效率的LDO或DC/DC供电方案
